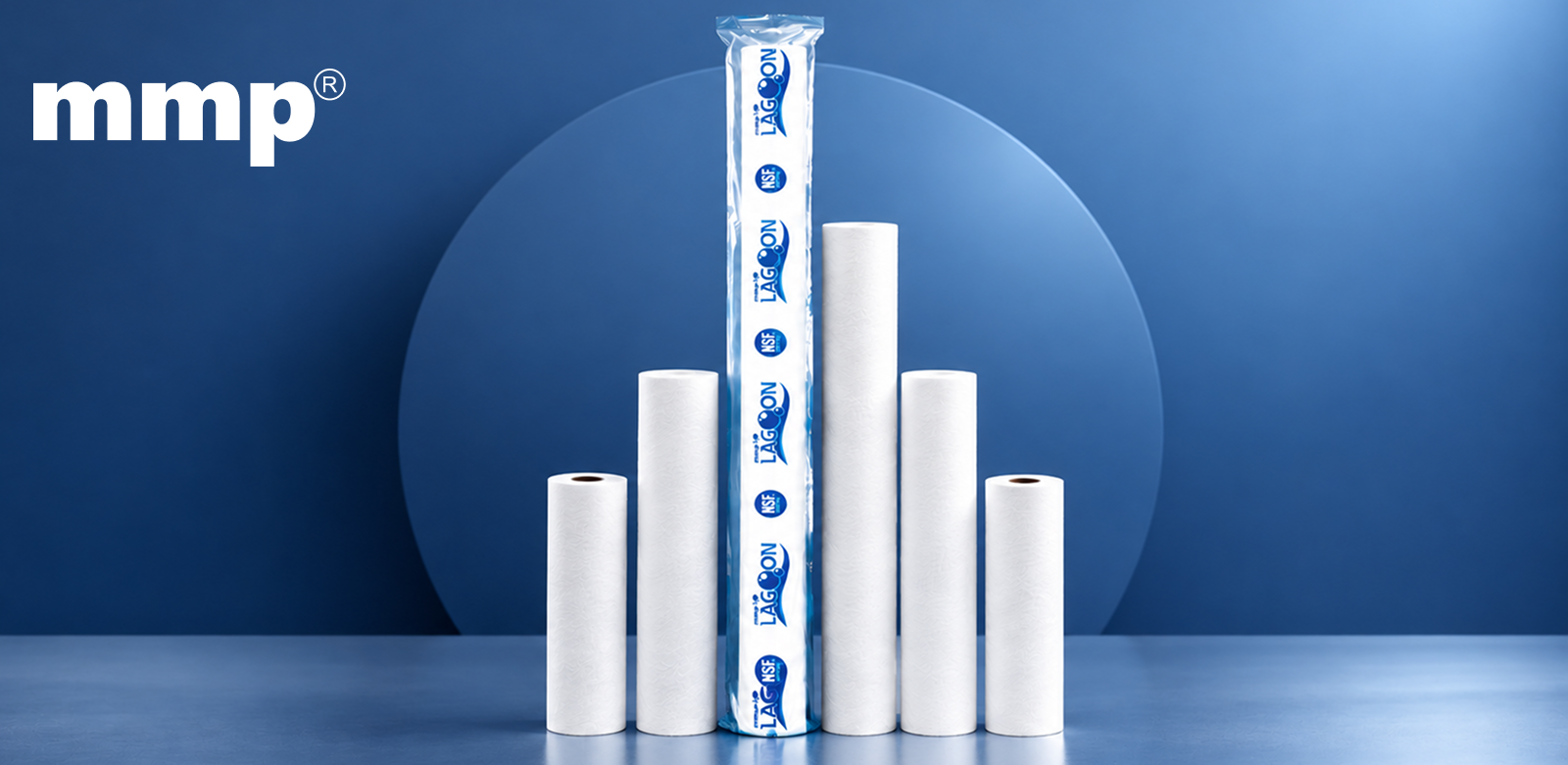

Cartuccia Filtrante Avvolta: Cos'è e Come Funziona?

Se lavorate nel trattamento delle acque, nell'industria alimentare, farmaceutica o in qualsiasi altro settore coinvolto nella produzione di processo, probabilmente avete già utilizzato una cartuccia filtrante avvolta, anche senza saperlo. Le cartucce filtranti avvolte sono di gran lunga gli elementi filtranti più comuni al mondo, e il loro utilizzo è giustificato: sono semplici, economiche e in grado di soddisfare la maggior parte delle esigenze di filtrazione industriale. L'unico inconveniente è che non tutti i filtri avvolti sono progettati per soddisfare ogni esigenza, e l'utilizzo del filtro sbagliato può creare diversi problemi che non faranno altro che peggiorare.

Questa guida illustra cos'è una cartuccia filtrante avvolta, come funziona e cosa considerare quando se ne sceglie una.

Che cos'è una cartuccia filtrante per ferite?

Una cartuccia filtrante avvolta è un elemento di filtrazione in profondità realizzato avvolgendo del filato attorno a un nucleo centrale secondo uno schema preciso e controllato. Il filato può essere chimicamente diverso, ad esempio polipropilene, cotone o altro materiale a seconda dell'applicazione. Poiché l'avvolgimento viene eseguito strato per strato, il prodotto presenta una densità che risulta più grossolana all'esterno e gradualmente più fine al centro.

Questo è ciò che rende una cartuccia avvolta fondamentalmente diversa da un filtro di superficie. Invece di catturare le particelle su un singolo strato esterno, le cattura in tutta la profondità del materiale filtrante. Le particelle più grandi vengono intrappolate negli strati esterni. Le particelle più fini percorrono la maggior parte del diametro prima di essere catturate. Il risultato è un filtro con una capacità di ritenzione dello sporco davvero elevata; può trattenere una quantità di particolato significativamente maggiore prima che la caduta di pressione raggiunga la soglia di sostituzione.

Il nucleo centrale è generalmente realizzato in polipropilene, acciaio inossidabile o acciaio stagnato, a seconda dell'ambiente chimico e dell'alloggiamento in cui viene utilizzato. I tappi terminali sigillano la cartuccia per impedire il passaggio del materiale filtrante.

Come funziona una cartuccia filtrante a ferita? (Processo passo passo)

Capire come funziona ti aiuta a prenderti cura di una cartuccia filtrante usurata e a configurarla al meglio.

Passaggio 1: Il liquido viene inserito nella cartuccia

In un flusso che va dall'esterno verso l'interno, il liquido entra attraverso la parte del materiale della ferita. Questa prima parte presenta uno strato filtrante che trattiene le particelle prima che il liquido prosegua all'interno della cartuccia.

Passaggio 2: I pezzi rimangono impigliati nel materiale

Man mano che il liquido si sposta verso il centro degli strati della ferita, particelle sempre più piccole vengono trattenute in alcune parti del materiale. Questo metodo di filtraggio profondo consente alla cartuccia di contenere una grande quantità di materiale.

Passaggio 3: Pulire le foglie liquide attraverso il centro

Dopo aver attraversato gli strati della ferita, il liquido pulito passa attraverso una parte della cartuccia ed esce dal tappo terminale. Il liquido pulito passa quindi nella parte del filtro che si trova sull'altro lato.

Passaggio 4: La pressione aumenta con il passare del tempo

Man mano che si accumulano più particelle all'interno del materiale, il flusso si interrompe e la differenza di pressione attraverso l'alloggiamento aumenta. Controllare la pressione permette di capire quanto è piena la cartuccia.

Passaggio 5: Sostituzione della cartuccia

Quando la pressione raggiunge il punto di regolazione, la cartuccia usata viene estratta e ne viene inserita una nuova. L'alloggiamento può quindi essere rimontato. La nuova cartuccia viene inserita per il successivo utilizzo.

Nel complesso, una cartuccia filtrante avvolta fornisce una filtrazione a profondità progressiva man mano che il liquido attraversa i suoi strati di materiale filtrante. Una corretta selezione e sostituzione della cartuccia può contribuire a mantenere prestazioni di filtrazione costanti. Per i produttori di queste cartucce, una macchina idonea per cartucce filtranti avvolte può supportare una produzione controllata e uniforme.

Applicazioni delle cartucce filtranti avvolte

La cartuccia filtrante a filo avvolto viene utilizzata ovunque sia necessaria una prefiltrazione affidabile dei liquidi. Ecco dove viene impiegata più comunemente in ambito industriale e commerciale:

• Impianti di trattamento delle acque: filtrazione a flusso incrociato di membrane ad osmosi inversa (RO), ultrafiltrazione (UF) e letti a scambio ionico. Una delle applicazioni più comuni è quella di prevenire l'intasamento precoce delle apparecchiature a monte.
• Produzione farmaceutica: prefiltrazione dell'acqua purificata (PW), pretrattamento dell'acqua per preparazioni iniettabili (WFI) e filtrazione dei liquidi di processo nelle varie fasi di produzione.
• Produzione alimentare e di bevande: filtrazione dell'acqua per ingredienti, linee di lavorazione e caseifici, dove la qualità dell'acqua può influire sul gusto e sulla sicurezza dei prodotti finiti.
• Processi chimici: filtrazione di prodotti chimici di processo, intermedi e solventi, dove la compatibilità con il polipropilene è richiesta per la maggior parte dei fluidi.
• Industria tessile: filtrazione dell'acqua di processo nelle operazioni di tintura e finissaggio, dove la qualità costante dell'acqua influisce sulla uniformità del colore.
• Servizi per l'industria petrolifera e del gas: prefiltrazione dell'acqua e dell'acqua di processo negli impianti a monte e a valle.
• Sistemi di raffreddamento ad acqua: Rimozione di sedimenti e particelle dai circuiti dell'acqua di raffreddamento per proteggere gli scambiatori di calore e le apparecchiature di processo.
• Vernici e rivestimenti: filtrazione di rivestimenti e resine a base d'acqua prima dell'applicazione o del confezionamento.

Caratteristiche di una cartuccia filtrante avvolta di alta qualità

Struttura di densità del gradiente

Un filtro a cartuccia di qualità con avvolgimento in PP presenta un'autentica densità a gradiente, a differenza del filato avvolto in modo lasco delle cartucce economiche. La sua densità è attentamente studiata e diminuisce dall'esterno verso l'interno, garantendo una maggiore capacità di trattenere lo sporco e una filtrazione affidabile e prevedibile. Le cartucce economiche, invece, non presentano alcuna progettazione specifica della densità e offrono semplicemente una filtrazione in profondità uniforme (ma di scarsa qualità).

Struttura realizzata al 100% in polipropilene vergine.

Nel frattempo, per i filati a cartuccia avvolti in PP, l'anima e i tappi terminali devono essere realizzati in polipropilene vergine (senza materiale riciclato, leganti o adesivi residui). Ciò è importante per la compatibilità chimica, il rilascio delle fibre e la sicurezza e la conformità normativa per i settori alimentare e farmaceutico.

Valutazione in micron costante

La granulometria in micron di una cartuccia avvolta dipende dalla denier del filato, dalla tensione di avvolgimento e dal numero di strati. Un produttore di qualità controlla attentamente tutti e tre i parametri per realizzare una cartuccia che mantenga sempre i livelli di granulometria dichiarati e non solo valori prossimi ad essi.

Nessuna perdita di fibre

Durante il processo di avvolgimento, il filato deve essere legato strutturalmente in modo che le fibre non si stacchino e finiscano nel liquido filtrato. Nelle applicazioni farmaceutiche, alimentari e per l'acqua potabile, il rilascio di fibre non è solo un problema di prestazioni, ma anche un rischio di contaminazione.

Ampia compatibilità

Una cartuccia avvolta ben progettata si adatta alle dimensioni standard degli alloggiamenti utilizzati nel settore, funziona in un'ampia gamma di temperature e ambienti chimici ed è disponibile con le granulometrie necessarie per l'applicazione.

Vantaggi delle cartucce filtranti a ferita

Le cartucce filtranti avvolte rappresentano da decenni una soluzione standard per la filtrazione industriale. Ecco perché continuano ad essere ampiamente utilizzate:

1. Elevata capacità di ritenzione dello sporco: la filtrazione in profondità attraverso più strati si traduce in una maggiore capacità di catturare le particelle prima che la cartuccia debba essere sostituita. In molte applicazioni, le cartucce avvolte avranno un intervallo di manutenzione molto più lungo rispetto ai filtri di superficie con la stessa granulometria.
2. Rapporto costo-efficacia: questi sono tra i sistemi di cartucce filtranti più economici. Nei sistemi ad alto volume o nei sistemi multifiltro, ciò può tradursi in un notevole risparmio.
3. Ampia compatibilità chimica: il polipropilene può essere utilizzato con la maggior parte dei fluidi di processo in ambiente industriale, come acidi, alcali e la maggior parte dei solventi. Per sostanze chimiche più aggressive, è possibile specificare altri filati.
4. Ampia gamma di micron: con una gamma da 1 micron a 100 micron, le cartucce avvolte offrono sia la prefiltrazione più fine che la più grossolana eliminazione dei sedimenti in un unico prodotto compatto.
5. Manutenzione semplice: nessuna pulizia, nessun controlavaggio, nessuna procedura complicata. Quando la cartuccia è esaurita, viene sostituita con una nuova. Per le applicazioni industriali continue, questo tipo di semplicità è un grande vantaggio.
6. Dimensioni versatili: le lunghezze standard da 5 a 70 pollici si adattano a un'ampia gamma di configurazioni di alloggiamento. Sono disponibili dimensioni personalizzate per sistemi non standard.

Specifiche della cartuccia filtrante avvolta

Le cartucce filtranti avvolte sono disponibili in diverse dimensioni, materiali, gradi di filtrazione e configurazioni per soddisfare specifiche esigenze di filtrazione. La comprensione di queste specifiche aiuta gli utenti a selezionare una cartuccia adatta all'applicazione, alle condizioni di flusso e al livello di filtrazione richiesto.

Parametro	Specifiche
Materia prima	Polipropilene vergine (PP), cotone
Diametro interno (ID)	20 mm, 28 mm, 30 mm
Diametro esterno (DE)	da 45 mm a 114 mm
Lunghezza	Da 5" a 70"
Gamma di micron	Da 1 a 100 micron
Temperatura massima di esercizio	60 °C (PP)
Materiale di base	Polipropilene, acciaio inossidabile, acciaio stagnato
Materiale del tappo terminale	Polipropilene
Direzione del flusso	Dall'esterno all'interno

Come scegliere la cartuccia filtrante per ferite più adatta?

Definire correttamente le specifiche prima di ordinare previene la maggior parte dei problemi derivanti dall'utilizzo di una cartuccia non idonea in una determinata applicazione. Analizzate attentamente questi parametri:

Qual è il fluido di processo? Questo determina il materiale del filato. Il PP standard è adatto alla maggior parte delle applicazioni con acqua e sostanze chimiche. Il cotone è indicato per esigenze specifiche nel settore alimentare o per fibre pure. Assicurarsi di verificare la compatibilità chimica per evitare di ordinare filati contenenti solventi o sostanze chimiche aggressive.

Di quale grado di filtrazione hai bisogno? Allinealo alla dimensione delle particelle che desideri eliminare. Ad esempio: se utilizzi la cartuccia avvolta come prefiltro per una membrana ancora più fine, seleziona un grado di filtrazione del prefiltro da 3 a 5 volte superiore a quello del filtro finale.

Quali sono le condizioni di temperatura e pressione di esercizio? Le cartucce in PP sono classificate per 60 °C. Verificare la pressione differenziale massima del proprio alloggiamento e assicurarsi che le specifiche della cartuccia non la superino.

In quale alloggiamento deve essere inserita? Verificare che la lunghezza della cartuccia, il diametro interno e la configurazione del tappo terminale corrispondano all'alloggiamento esistente. Sono disponibili configurazioni non standard presso produttori con capacità di produzione personalizzata.

Esistono requisiti di conformità? Le cartucce certificate NSF sono obbligatorie per l'acqua potabile e per alcune applicazioni alimentari. La documentazione sulla sicurezza dei materiali è necessaria per la qualificazione dei fornitori farmaceutici. Confermare questi requisiti prima di effettuare l'ordine di acquisto.

La scelta della cartuccia più adatta dovrebbe essere adeguata alle condizioni di processo, ai requisiti di filtrazione e alla configurazione dell'alloggiamento, piuttosto che basarsi esclusivamente sul grado di filtrazione (micron). Per i produttori, l'utilizzo di una macchina affidabile per la produzione di cartucce filtranti avvolte contribuisce inoltre a mantenere una qualità costante nella costruzione e nella produzione delle cartucce.

Quando va sostituita la cartuccia del filtro a ferita?

Le cartucce filtranti usurate non vengono pulite e riutilizzate; vanno sostituite quando sono esaurite. Ecco gli indicatori che segnalano quando è stato raggiunto tale punto:

• Aumento della pressione differenziale: questo è l'indicatore più affidabile. La maggior parte dei sistemi opera entro un intervallo di pressione differenziale definito. Quando la lettura si mantiene costantemente al di sopra del valore massimo raccomandato, anche in condizioni di flusso normali, la cartuccia è intasata e deve essere rimossa.
• Riduzione della portata: se la portata è diminuita significativamente senza alcuna modifica a monte, il problema risiede nel materiale filtrante all'interno della cartuccia. Questo materiale ostacola il flusso e le particelle si accumulano sulla sua superficie.
• Cambiamenti visibili nella qualità dell'acqua filtrata: se il liquido filtrato presenta scolorimento, torbidità o particelle in sospensione nel tubo, la cartuccia è guasta e probabilmente è stata bypassata. Controllare e sostituire immediatamente.
• Intervallo di sostituzione programmato raggiunto: nei sistemi con condizioni operative ben caratterizzate, le cartucce vengono spesso sostituite secondo un programma basato su dati storici di prestazione. Questo metodo è affidabile solo se il programma si basa su effettivi andamenti della pressione differenziale, e non su intervalli di calendario arbitrari.

Non utilizzare le cartucce oltre la loro durata utile per risparmiare sui costi di sostituzione. Una cartuccia esaurita che continua a funzionare o limita significativamente il flusso o permette alle particelle di bypassare completamente il materiale filtrante man mano che si degrada.

Perché scegliere MMP come produttore di cartucce filtranti per ferite in Italia?

Dal 1994 MMP produce cartucce filtranti avvolte. Lo stabilimento di produzione utilizza una tecnologia di avvolgimento di precisione su tre generazioni di macchinari, incluso il sistema di avvolgimento multistrato completamente automatizzato Smartwind 360, per produrre cartucce con una struttura a densità graduale uniforme e prestazioni di filtrazione affidabili in ogni lotto.

In qualità di produttore esperto di cartucce filtranti avvolte, MMP fornisce cartucce filtranti avvolte ad acquirenti industriali in Italia, Stati Uniti, Regno Unito, Emirati Arabi Uniti e Australia. La gamma completa comprende cartucce avvolte standard in PP, cartucce avvolte antimicrobiche in PP e cartucce avvolte in cotone, in lunghezze da 5" a 70" e con gradi di filtrazione da 1 a 100 micrometri.

Ogni cartuccia è realizzata al 100% in polipropilene vergine, senza materiale riciclato né leganti. Per ogni prodotto sono disponibili le certificazioni dei materiali e la documentazione relativa al lotto. Sono disponibili opzioni con certificazione NSF per applicazioni con acqua potabile e per uso alimentare.

Per le aziende che desiderano produrre internamente cartucce filtranti avvolte, MMP offre una gamma di macchine avvolgitrici, dai sistemi elettromeccanici di prima generazione all'avanzata piattaforma Smartwind 360, in grado di produrre cartucce da 5" a 70" di lunghezza e da 0,5 a 100 micron. Ulteriori dettagli sono disponibili nella pagina del prodotto dedicata alla macchina per cartucce filtranti avvolte.

Conclusione

La cartuccia filtrante avvolta è una soluzione di filtrazione collaudata e pratica che si è mantenuta rilevante nel corso dei decenni di sviluppo industriale perché svolge bene il suo lavoro se specificata e manutenuta correttamente.

Conoscere il funzionamento, i limiti di progettazione e i fattori che influenzano il processo decisionale può migliorare significativamente la capacità di ottenere il massimo dal proprio sistema di filtrazione. Pertanto, sia che si tratti di specificare la cartuccia filtrante avvolta per una nuova installazione o di risolvere un problema su un'apparecchiatura di filtrazione esistente, i concetti di questa guida sono applicabili a quasi tutte le applicazioni industriali che utilizzano cartucce avvolte.
